Устройство плавного пуска Grandrive ESR, 5,5....75,0 кВт, Iном 11...110А, IP20

Технические характеристики

Напряжение питания	3ф/380В 50 Гц
Мощность номинальная	5,5...75,0 кВт
Ток номинальный	11,0...150,0А
Степень защиты	IP21
Управление	по 3-м фазам

Применение

Устройство плавного пуска Грандрайв ESR предназначено для осуществления плавныого пуска и останова электродвигателя, которое обеспечивается изменением уровня напряжения, подаваемого на двигатель по трем фазам. Начальное напряжение и время пуска/останова настраиваются с помощью встроенных потенциометров. УПП ESR оснащены цифровым входом (для подачи сигнала Пуск/Стоп) и выходными реле Работа и Авария.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
EO02B635069	Устройство плавного пуска Grandrive ESR40011-A-3P3 3x380В, 11 А, 5,5 кВт	16236.76 ₽	уточняйте
EO02B635072	Устройство плавного пуска Grandrive ESR40015-A-3P3 3x380В, 15 А, 7,5 кВт	18369.19 ₽	уточняйте
EO02B635074	Устройство плавного пуска Grandrive ESR40022-A-3P3 3x380В, 22 А, 11 кВт	19188.90 ₽	уточняйте
EO02B635098	Устройство плавного пуска Grandrive ESR40030-A-3P3 3x380В, 30 А, 15 кВт	23125.09 ₽	уточняйте
EO02B635099	Устройство плавного пуска Grandrive ESR40037-A-3P3 3x380В, 37 А, 18,5 кВт	25420.87 ₽	уточняйте
EO02B635100	Устройство плавного пуска Grandrive ESR40045-A-3P3 3x380В, 45 А, 22 кВт	27799.31 ₽	уточняйте
EO02B635105	Устройство плавного пуска Grandrive ESR40060-A-3P3 3x380В, 60 А, 30 кВт	29193.70 ₽	уточняйте
EO02B635106	Устройство плавного пуска Grandrive ESR40075-A-3P3 3x380В, 75 А, 37 кВт	32227.52 ₽	уточняйте
EO02B635123	Устройство плавного пуска Grandrive ESR40090-A-3P3 3x380В, 90 А, 45 кВт	45922.49 ₽	уточняйте
EO02B635124	Устройство плавного пуска Grandrive ESR40110-A-3P3 3x380В, 110 А, 55 кВт	55188.27 ₽	уточняйте
EO02B635125	Устройство плавного пуска Grandrive ESR40150-A-3P3 3x380В, 150 А, 75 кВт	64782.72 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Устройство плавного пуска Grandrive ESR, 5,5....75,0 кВт, Iном 11...110А, IP20

ОПИСАНИЕ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

Устройство плавного пуска Грандрайв ESR предназначено для осуществления плавныого пуска и останова электродвигателя, которое обеспечивается изменением уровня напряжения, подаваемого на двигатель по трем фазам. При этом начальное напряжение и время пуска/останова настраиваются с помощью встроенных потенциометров на основном табло управлдения. Мягкий пускатель ESR оснащен цифровым входом (для подачи сигнала Пуск/Стоп) и выходными реле Работа и Авария для подключения к системе автоматизации при необходимости.

Устройства плавного пуска GRANDRIVE серии ESR поддерживают защиту от перегрузки по току, защиту от пониженного тока, от перекоса, обрыва, неправильной последовательности фаз, защиту от перегрева, от затяжного пуска.

Плавный пуск применяется для запуска/останова электродвигателей:

Насосы;
Вентиляторы;
Ленточные конвейеры;
Подъемные системы;
Станки, компрессоры и т. д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

Напряжение питания	3ф/380В 50 Гц
Мощность номинальная	5,5...75,0 кВт
Ток номинальный	11,0...150,0А
Степень защиты	IP21
Управление	по 3-м фазам
Фукнции защиты	перегрузка по току, защита от пониженного тока, перекос, обрыв, неправильная последовательность фаз, защита от перегрева, защита от затяжного пуска
Цифровой вход	сигнал Пуск/Стоп
Выходные реле	Работа и Авария

ОСНОВНЫЕ ПАРАМЕТРЫ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

Модель	Номинальная мощность, кВт	Номинальный ток, А
ESR4011-A-3P3	5,5	11
ESR4015-A-3P3	7,5	15
ESR4022-A-3P3	11	22
ESR4030-A-3P3	15	30
ESR4037-A-3P3	18,5	37
ESR4045-A-3P3	22	45
ESR4060-A-3P3	30	60
ESR4075-A-3P3	37	75
ESR4090-A-3P3	45	90
ESR40110-A-3P3	55	110
ESR40150-A-3P3	75	150

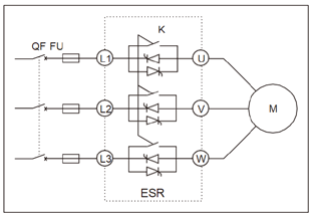

СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

НАСТРОЙКА ПАРАМЕТРОВ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

Цифровое табло	Индикация	Значение
Регулируемый потенциометр: 1. Начальное напряжение: установка начального напряжения 2. Время пуcка: установка времени пуска 3. Время останова: установка времени останова	Power Питание (зеленый)	Светодиод горит при подключенном питании УПП
	Run Работа (желтый)	Когда УПП (двигатель) остановлен, светодиод выключен Когда УПП (двигатель) плавно запускается/останавливается, светодиод мигает Когда байпас УПП замкнут, светодиод горит
	Fault 1 Авария 1 (красный)	Когда УПП в состоянии аварии, светодиод мигает
	Fault 2 Авария 2 (красный)	Когда УПП в состоянии аварии, светодиод мигает

Устройство плавного пуска Grandrive ESR, 5,5....75,0 кВт, Iном 11...110А, IP20

Заявка на оборудование

Обязательные поля

Дополнительные поля

Устройство плавного пуска Grandrive ESR, 5,5....75,0 кВт, Iном 11...110А, IP20

ОПИСАНИЕ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

ОСНОВНЫЕ ПАРАМЕТРЫ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

НАСТРОЙКА ПАРАМЕТРОВ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

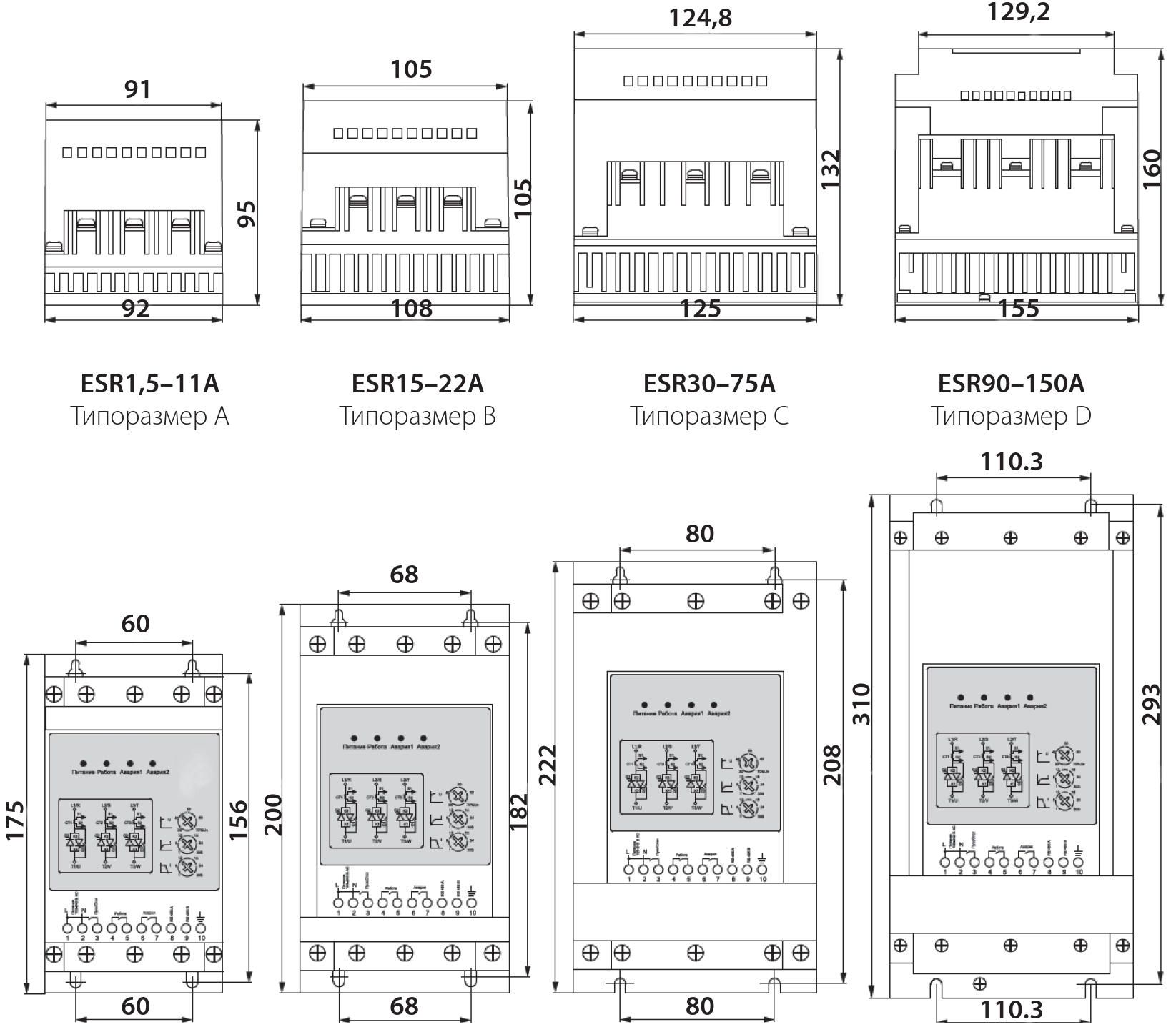

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR
