Вертикальный многоступенсатый насос ГРАНПАМП ВМН15/ВМНч15, нержавеющая сталь, расход до 23,5 м3/ч, напор до 231 м.в.с.

Технические характеристики

Номинальный расход	8,5...23,5 м3/ч
Номинальный напор	7 - 231 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	1,1...15,0 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN50

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B625128	Насос ВМН 15-1	80232.25 ₽	уточняйте
NZ06B625129	Насос ВМН 15-2	89064.07 ₽	уточняйте
NZ06B625130	Насос ВМН 15-3	106655.86 ₽	уточняйте
NZ06B625131	Насос ВМН 15-4	103479.36 ₽	уточняйте
NZ06B625132	Насос ВМН 15-5	106227.80 ₽	уточняйте
NZ06B628786	Насос ВМН 15-6	130153.91 ₽	уточняйте
NZ06B630407	Насос ВМН 15-7	136315.02 ₽	уточняйте
NZ06B630719	Насос ВМН 15-8	143302.73 ₽	уточняйте
NZ06B625133	Насос ВМН 15-9	175882.54 ₽	уточняйте
NZ06B630243	Насос ВМН 15-10	187167.58 ₽	уточняйте
NZ06B639722	Насос ВМН 15-12	196100.76 ₽	уточняйте
NZ06B639723	Насос ВМН 15-14	201431.34 ₽	уточняйте
NZ06B638714	Насос ВМН 15-17	241665.05 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН15/ВМНч15, нержавеющая сталь, расход до 23,5 м3/ч, напор до 231 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН15/ВМН(Ч)15

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН15/ВМН(Ч)15

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН15/ВМН(Ч)15

Присоединение вход/выход	DN40
Максимальное давление на входе	для ВМН(ч) 15-1 - 15-3 - 8 бар для ВМН(ч) 15-4 - 15-17 - 10 бар
Максимальное давление на выходе	для ВНМ(ч) DIN фланец - 25 бар для ВНМ - 25 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	1,1....15,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

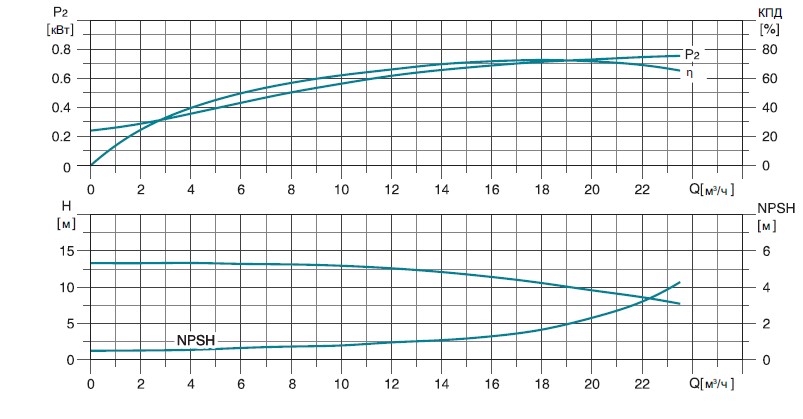

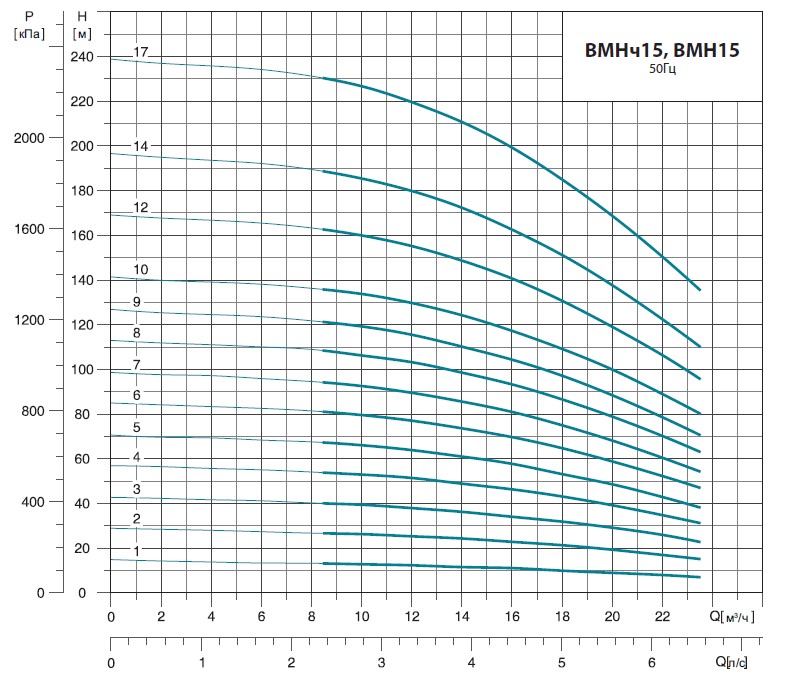

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН15/ВМН(Ч)15

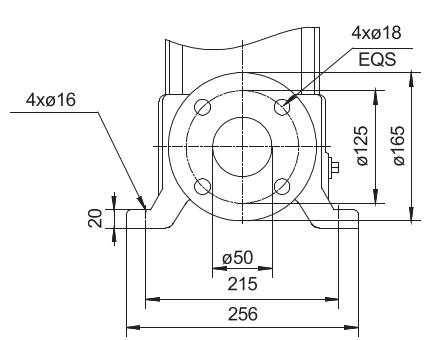

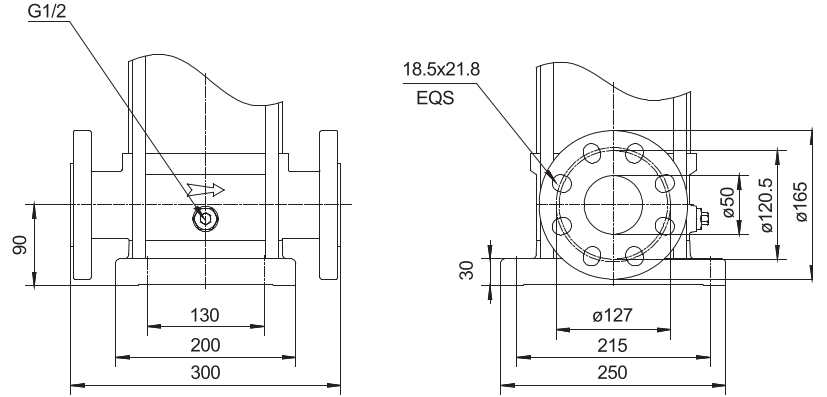

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН15/ВМН(Ч)15

Общий вид	DIN фланец (ВМН) PN16-25 DN50

	DIN фланец (ВМНч) PN16-25 DN50

Модель	DIN фланец (ВМНч)		DIN фланец (ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	В1	В1+В2	D1	D2	Вес нетто (кг)
15-1	354	б22	352	620	150	125	44.9
15-2	415	733	413	731	164	127	52.5
15-3	465	805	463	803	186	120	60.9
15-4	510	850	508	848	186	120	64.1
15-5	555	895	553	893	186	120	65.2
15-6	632	1029	630	1027	210	142	75.1
15-7	677	1074	675	1072	210	142	76.1
15-8	722	1119	720	1117	210	142	83.6
15-9	767	1164	765	1162	210	142	83.8
15-10	889	1388	887	1386	254	175	133.2
15-12	979	1478	977	1476	254	175	134.7
15-14	1069	1568	1067	1566	254	175	137.2
15-17	1204	1703	1202	1701	254	175	155.9

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН15/ВМН(Ч)15

Модель	Мощность (кВт)	Q (м³/ч)	8,5	12	15	18	21	23,5
15-1	1,1	H (м)	13	12	11	10	9	7
15-2	2,2		26	25	23	21	18	15
15-3	3		40	38	35	32	28	22
15-4	4		55	51	47	43	38	32
15-5	4		68	64	58	53	48	38
15-6	5,5		81	77	71	64	58	47
15-7	5,5		95	89	83	75	65	52
15-8	7,5		108	103	96	86	75	62
15-9	7,5		121	115	108	97	84	70
15-10	11		136	129	120	109	95	80
15-12	11		164	155	142	130	114	95
15-14	11		189	180	166	151	130	110
15-17	15		231	219	205	185	160	135
