Затворы с электроприводом, дисковые, ГРАНВЭЛ, СТЕЙНВАЛ, SWISSFLUID, SAFI

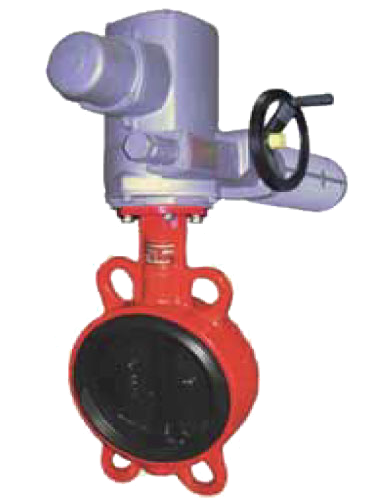

Дисковый затвор с электроприводом – это один из самых востребованных вариантов автоматизации запорной арматуры. Применяется от систем водоснабжения и пожаротушения, до технологий в производствах с применением химически агрессивных средств. По сравнению с дисковыми затворами с пневмоприводами, данный вариант проще в установке, подключении и использовании в качестве регулирующей арматуры, но сложнее в обслуживании, медленней в срабатывании и более высок в стоимости. А если сравнивать с шаровыми кранами с электроприводами, то удобней в монтаже и ниже в стоимости, однако проигрывают по давлениям, и по применяемости на рабочие среды.

Конструкция

Дисковый затвор с электроприводом состоит из следующих элементов:

1. Гидравлическая часть. Может устанавливаться на различные среды – от воды, до химически агрессивных сред, но при этом сама конструкция отличается не только материалами корпуса, седла и диска, но и конструкцией – осевой или с эксцентриситетом. Вариантов исполнения много и наша компания может предложить практически любой.
2. Электропривод. Может использоваться в различных условиях и подбор электропривода очень ответственная задача. Сам электропривод отличается степенью защиты, напряжением питания, вариантом управляющего сигнала.
3. Дополнительное оборудование.  В зависимости от типа управления и уровня диспетчеризации, затвор с электроприводом может комплектоваться не только кабельными вводами, но и позиционерами, шкафами управления электропривода и блоками управления. Дополнительными концевыми выключателями и системами дистанционного управления и защиты.

Как подобрать?

1. Подбор  осуществляется исходя из данных по рабочей среде – её температура, давление и состав, а также из данных по окружающей среде – место установки, температура окружающей среды и так далее. Так же учитывается тип присоединения к трубопроводу и тип самого затвора.
2. Выбор электропривода. Для этого, исходя из необходимого крутящего момента на затворе и запаса минимум в 30-50% на учёт трения и неучтенных внешних сил, а также напряжения питания, типа управления и дополнительные опций в приводе выбрать подходящий вариант от производителей электроприводов
3. Подбираем дополнительную обвязку – внешний шкаф управления, кабельные вводы, комплекты ответных фланцев и так далее.

На сегодня Академия Тепла предлагает затвор с электроприводом следующих заводов изготовителей:

1. Компания АДЛ. Гранвэл – межфланцевые и фланцевые затворы общепромышленного применения или Стейнвал – с  двойным или тройным эксцентриситетом для систем отопления и водоснабжения.
2. Компания SwissFluid. Футерованные эластомерами для химически агрессивных сред.
3. Компания SAFI – производитель из Франции трубопроводной арматуры из пластика.
4. Компания AUMA – производитель  электроприводов с мировой репутацией.
5. Компания PS-Automation – производитель электроприводов из Германии с оптимальным сочетанием цена-качество
6. Компания Schischek – линейка взрывозащищенных электроприводов.

Дисковый затвор с электроприводом требуют тщательного подбора как из за вариантов привода, так и самого затвора. Наша компания готова Вам помочь в выборе необходимой продукции. Просто скачайте с нашего сайта и заполните опросный лист и отправьте его в офис нашей компании по электронной почте. Сотрудники компании Академия Тепла предложат Вам наиболее оптимальный вариант.
